В сучасній металообробці та автомобільній промисловості,Високошвидкісні форми штампуваннястали основою точності виготовлення. Але що саме вони? Високошвидкісна штампування форми-це точний інструмент, призначений для формування, вирізання та утворення металевих листів у складні частини з надзвичайно високою швидкістю. На відміну від звичайних форм, які зосереджуються насамперед на формуванні високошвидкісних штампування форм поєднують швидку продуктивність з точністю на рівні мікрона, що дозволяє масово виробляти без шкоди.
Ці форми є важливими для таких галузей, як автомобільна, аерокосмічна, електрична компоненти, телекомунікації та побутова електроніка, де точність та ефективність диктують прибутковість.
Високошвидкісні штампувальні форми працюють в автоматизованих виробничих лініях, використовуючи механічні або сервоприймачі для утворення таких матеріалів, як нержавіюча сталь, алюміній, мідь або вуглецева сталь у точні специфікації. Висока швидкість циклу - часто перевищує 400–1200 інсультів в хвилину - мінімізує час простою, зменшує відходи матеріалу та забезпечує послідовність у кожній виробленій частині.
| Параметр | Опис |
|---|---|
| Сумісність матеріалу | Нержавіюча сталь, латунь, мідь, алюміній та вуглецева сталь |
| Швидкість штампування | 400–1200 ударів за хвилину |
| Точність толерантності | ± 0,002–0,005 мм |
| Твердість (основа цвілі) | HRC 58–62 |
| Основний матеріал цвілі | SKD11, DC53 або карбідна сталь |
| Поверхнева обробка | ПВД/олово покриття для стійкості до зносу |
| Служба життя | Понад 10 мільйонів ударів на порожнину |
| Заявки | Клеми, з'єднувачі, екрановані корпуси, моторні ядра та електронні корпуси |
Ця таблиця демонструє, як інженерна точність та матеріалознавство поєднуються для створення форм, здатних до великого обсягу виробництва в вимогливих умовах.
Крім чистої продуктивності, високошвидкісні форми штампування також зменшують експлуатаційні витрати. Їх надійний склад матеріалів та стійкі до зносу покриття розширюють термін експлуатації інструменту та мінімізують інтервали заміни, що робить їх незамінними інвестиціями для компаній, які досягають довгострокового підвищення продуктивності.
Принцип робочої сили високошвидкісної штампування форми обертається навколо синхронізації деформації руху, сили та матеріалу. Процес починається з того, що котушка металу розгортається, випрямляється та постійно подається у високошвидкісну прес-машину. Форма для штампування - точно вирівняна всередині преси - виконує низку дій, таких як удар, згинання, згинання та формування, залежно від потрібної конструкції деталі.
Кожен розділ форми відіграє певну роль:
Розділ Punch and Die - визначає форму та розмір кінцевого компонента.
Посібники та втулки - підтримуйте вирівнювання між Punch і Die для послідовних результатів.
Пластина стриптизера - видаляє металеву смужку після кожного ходу, запобігаючи прилипання та деформації.
Пілотна система PIN - забезпечує точне позиціонування під час кожного циклу корму.
Механізм викиду - безперешкодно вивільняє готову частину без пошкоджень.
Вся операція відбувається з великою швидкістю з мінімальною вібрацією, що підтримується комп'ютерною конструкцією цвілі (CAD/CAM) та технологією EDM, що вирізав дротяну, що дозволяє отримати допуски для різання та пристосування.
У високошвидкісному виробництві мастило відіграє життєво важливу роль. Розширені системи розпилення нафти інтегруються для зниження тертя та температури контролю, забезпечуючи стабільну роботу навіть при тривалому використанні. Результат - це точно сформований продукт, який відповідає суворим розмірним та естетичним стандартам - ідеально підходить для складних компонентів, таких як з'єднувачі мобільних телефонів або моторні статори.
Ключова перевага полягає в повторюваності. Добре розроблена високошвидкісна штампувальна форма може створювати мільйони однакових шматочків без розмірного відхилення, заощаджуючи як час, так і матеріал. Для компаній, які залежать від високої продуктивності та послідовного виробництва, ця технологія стає наріжним каменем їх ефективності виробництва.
Питання прочомуКомпанії інвестують у високошвидкісні форми для штампування, можна відповісти за допомогою продуктивності, точності та рентабельності. Давайте розберемо його.
Високошвидкісні штампування форм працюють із вражаючими частотами інсульту, що різко скорочує цикли виробництва. Виробники можуть виводити тисячі однакових частин на годину з мінімальним ручним втручанням.
Точна інженерія забезпечує розмірні допуски настільки ж тісні, як ± 0,002 мм. Така точність має вирішальне значення для галузей, які вимагають бездоганної продуктивності-від компонентів автомобільної безпеки до делікатних мікроелектронних терміналів.
Використовуючи такі матеріали, як SKD11 або карбід у поєднанні з поверхневими покриттями, такими як олово або CRN, ці форми досягають виняткової твердості та стійкості до зносу. Ця довговічність означає менше зупинок на технічне обслуговування та довше експлуатаційне термін експлуатації.
Завдяки оптимізованій конструкції компонування штампування та ефективному гніздуванню, відходи матеріалам мінімізуються. Швидко-швидкісне штампування також зменшує потребу в вторинній обробці або обробці, ще більше скорочуючи витрати на виробництво.
Оскільки кожен інсульт слідує за точним запрограмованим шляхом, гарантована рівномірність продукту. Автоматизовані системи огляду можуть бути інтегровані в лінію штампування для моніторингу в режимі реального часу та виявлення дефектів.
Сучасні форми використовують енергоефективні системи сервоприводу, які знижують споживання електроенергії та зменшують відходи мастила, що вирівнюються з зеленими виробничими цілями.
В епоху, коли глобальна конкуренція вимагає постійного вдосконалення, прийняття високошвидкісних формових форм означає досягнення більшої доставки, підвищення надійності та підвищення прибутковості.
Вибір правильної форми передбачає більше, ніж просто відповідність аркуша специфікації-це про розуміння ваших виробничих вимог, матеріалів та довгострокових цілей. Ось професійний підхід до вибору:
Якщо ви виробляєте понад мільйон деталей щорічно, ідеальна форма на основі карбіду з високою зносостійкістю. Для виробництва середнього обсягу сталеві форми DC53 пропонують відмінний баланс між продуктивністю та витратами.
Для складних компонентів, таких як точні роз'єми або електронні термінали, вибирайте багатоступеневі прогресивні форми, які інтегрують кілька дій штампування в один безперервний процес.
Переконайтесь, що ваша форма відповідає ємності прес -машини - як з точки зору швидкості ходу, так і тоннажу. Невідповідність може зменшити термін служби інструменту або компрометувати якість частини.
Запитайте свого постачальника про графіки обслуговування цвілі, інтервали відновлення та наявність заміни. Надійна мережа послуг післяпродажної мережі значно продовжує термін експлуатації інструменту.
Для перевірки точності високоякісних виробників цвілі використовують обробку з ЧПУ, вирізання дротяного EDM та CMM для перевірки. Завжди вимагайте звітів про вимірювання, щоб забезпечити розмірну точність перед масовим виробництвом.
Експертиза вашого постачальника форми безпосередньо впливає на надійність виробництва. Виберіть компанію з перевіреним технічним досвідом, можливостями дизайну та галузевими сертифікатами, такими як ISO9001.
Q1: Які типи продуктів можна виготовити за допомогою високошвидкісної форми штампування?

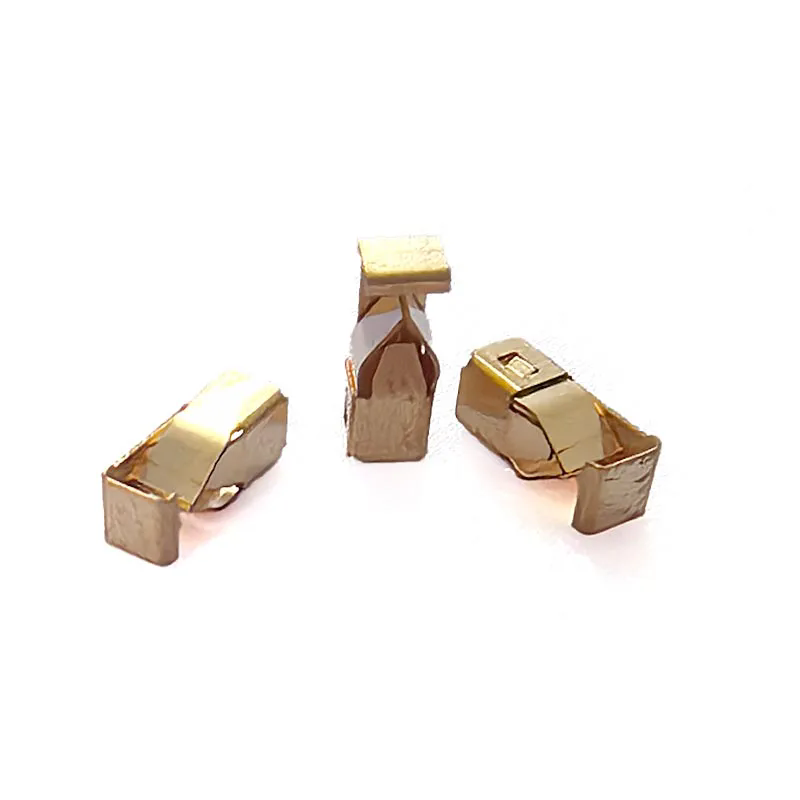

A: Високошвидкісні форми штампування ідеально підходять для виробництва точних компонентів, таких як електричні термінали, моторні ядра, металеві щити, роз'єми акумуляторів та корпуси автомобільних датчиків. Їх гнучкість дозволяє їм утворювати як невеликі, так і великі частини в декількох галузях.
Q2: Як часто слід підтримувати високошвидкісну цвіль?
A: Частота технічного обслуговування залежить від твердості матеріалу, швидкості роботи та обсягу виробництва. Як правило, звичайний огляд повинен відбуватися кожні 200 000–300 000 інсультів, тоді як переробка або заміна частини може знадобитися після 3–5 мільйонів ударів для підтримки пікових показників.
У сьогоднішньому виробничому ландшафті, керованому точністю, високошвидкісні форми штампування виступають як основа швидкого, надійного та економічного виробництва. Вони надають промисловості промисловості дотримуватися жорстких термінів, зберігаючи неперевершену точність та повторюваність.
Qiren, надійна назва в дизайні та інженерії цвілі, забезпечує індивідуальні високошвидкісні штампувальні рішення, підкріплені вдосконаленою технологією виробництва та суворим контролем якості. З прихильністю до інновацій та задоволеності клієнтів, Qiren допомагає виробникам досягти більш високої продукції, більш тривалого терміну експлуатації та чудової продуктивності на кожному етапі виробництва.
Для отримання додаткової інформації або індивідуальних рішень для цвілі,Зв’яжіться з намиСьогодні, щоб обговорити, як Qiren може підвищити стандарти ефективності та якості виробництва.
