У складній екосистемі сучасного виробництва, де навіть найменше відхилення може зірвати цілу виробничу лінію, роль інструментів, які забезпечують точність, не може бути завищена. Від гладкого кожуха смартфона до складних компонентів медичного пристрою якість кінцевого продукту залежить від точності форм, що використовуються для його створення. Десятиліттями виробники боролися з невідповідностями-відліки, які виробляли деталі з нерівномірними краями, невиправданими компонентами або поверхневими дефектами, що компрометували функціональність. Це не тільки призвело до високих ставок брухту, але й зірвано довіру клієнтів, особливо в галузях, де точність не підлягає обороту. Введіть у форму точності: спеціалізований інструмент, розроблений для забезпечення неперевершеної точності, повторюваності та надійності. Ці форми - це не просто шматки машин; Вони є основою, на якому побудовано високоякісне, послідовне та економічно вигідне виробництво. Але що робитьточні формиНастільки необхідно, як вони досягають такої чудової точності, і чому вони стали незамінними в секторах, починаючи від автомобільної до аерокосмічної галузі? Цей посібник заглиблюється у світ точних форм, досліджуючи їх механіку, переваги та вплив у реальному світі, щоб розкрити, чому вони є наріжним каменем сучасної досконалості виробництва.
Транспортні заголовки новин: Топ -історії про Precision Cold
Зростаюча залежність від
точні формиУ різних галузях відображаються в найсучасніших новинах, підкреслюючи їхню критичну роль у водінні інновацій виробництва:
- "Точні форми скорочують частоту дефектів електроніки на 60% у Q3"
- "Автомобільні постачальники приймають передові форми Precision для задоволення вимог компонентів EV"
- "Виробники медичних пристроїв звертаються до точних форм для дотримання регуляторних норм"
Ці заголовки підкреслюють основні сильні сторони точних форм: їх здатність зменшувати помилки, адаптуватися до складних конструкцій частин та відповідати суворим галузевим стандартам. По мірі того, як такі сектори, як електромобілі (EVS) та медичні технології, попит на точні форми продовжує зростати, що робить їх ключовими інвестиціями для виробників перспективного мислення.
Що таке точність форми і як вона працює?
Точна форма-це інструмент, що використовується на замовлення, використовується для формування сировини-наприклад, як пластиковий, металевий або гумовий-в готові частини з надзвичайно щільними допусками, часто вимірювані в мікронах (один мікророн-0,001 міліметра). На відміну від стандартних форм, які можуть надати пріоритет швидкості над точністю, точні форми призначені для отримання деталей, що відповідають точним специфікаціям, забезпечуючи узгодженість у тисячах або навіть мільйонах одиниць. Цей рівень точності є критичним у галузях, де деталі повинні безперешкодно поєднуватися, виконувати в суворих умовах або відповідати суворим стандартам безпеки.
Функціональність точної цвілі обертається навколо комбінації вдосконаленої конструкції, високоякісних матеріалів та точних виробничих процесів. Ось детальний зрив того, як це працює:
Процес починається зДизайн та інженерія. Використовуючи програмне забезпечення для комп'ютерного дизайну (CAD), інженери створюють 3D-модель деталі, яка повинна бути виготовлена, включаючи кожну деталь-від розмірів та кутів до поверхневих оздоблень та внутрішніх порожнин. Потім ця модель використовується для проектування самої форми, яка, як правило, складається з двох основних компонентів: ядра (яке утворює внутрішню форму частини) та порожнини (яка формує зовнішню форму). Під час цієї фази інженери враховують такі фактори, як усадка матеріалів (оскільки більшість матеріалів стискаються, коли вони охолоджуються), кути проекту (для забезпечення легкого видалення частини) та вентиляції (для вивільнення захопленого повітря, запобігання дефектам, як бульбашки).
Далі, компоненти формиобробляються за точними специфікаціями. Тут справді оживає "точність" в точній формі. Розширені методи обробки, такі як комп'ютерне числове управління (ЧПУ) фрезерування, електрична обробка розряду (EDM) та EDM Dire EDM використовуються для формування ядра та порожнини форми. Міллінг з ЧПУ використовує комп'ютерні ріжучі інструменти для досягнення допусків настільки ж тісних, як ± 0,001 мм, тоді як EDM-який використовує електричні іскри для розмивання матеріалу-урівноважує складні форми, які були б неможливою при традиційній обробці. Результат-форма, де кожна поверхня, край та порожнина відповідає дизайну CAD з майже ідеальною точністю.
Після обробки компоненти форми єзібрано та випробувано. Ядро і порожнина встановлені в основу цвілі, яка включає путівники, шпильки для викиду (для виштовхування готової частини з форми) та канали охолодження (для регулювання температури під час виробництва). Під час випробувань форма вписується в машину для лиття (для пластикових деталей) або штампування (для металевих деталей), і виробляється невелика партія деталей. Ці частини перевіряються за допомогою координатних вимірювальних машин (CMMS) або 3D -сканерів, щоб перевірити, чи відповідають вони необхідні допуски. Будь -які коригування - такі як вдосконалення каналів охолодження або налаштування позицій штифтів викиду - зроблені на цьому етапі, щоб забезпечити оптимальну продуктивність.
Під час повномасштабного виробництва точна цвіль працює з неабиякою послідовністю. Наприклад, при ліпанні пластику розплавлений пластик вводиться у форму під високим тиском, наповнюючи кожну порожнину та деталі. Охолоджувальні канали швидко охолоджують пластик, затверджуючи його в точну форму форми. Оскільки розміри форми настільки точні, а виробничий процес щільно контролюється, кожна вироблена частина практично ідентична тому, що перед ним. Ця повторюваність - це те, що робить точні форми такими цінними: вони усувають мінливість, що страждає на стандартні форми, зменшуючи відходи та забезпечуючи, щоб кожна частина відповідала стандартам якості.
Що відрізняє сучасні форми Precision, - це їх інтеграція з розумними технологіями. Багато форм оснащені датчиками, які контролюють температуру, тиск та час циклу в режимі реального часу, попереджаючи операторів про будь -які відхилення, які можуть вплинути на якість частини. Цей підхід, керований даними, дозволяє проактивні коригування, подальше посилити узгодженість та скорочення простоїв. Крім того, використання високоефективних матеріалів-таких як загартовані сталеві або алюмінієві сплави-проходження, що форма може витримати суворості виробництва з великим обсягом, зберігаючи свою точність понад сотні тисяч циклів.
Ключові переваги точної форми
Неперевершений контроль толерантності
У таких галузях, як аерокосмічні або медичні пристрої, навіть найменше відхилення може мати катастрофічні наслідки. Наприклад, медичний шприц з нерівномірним плунжером може не забезпечити правильну дозування, тоді як вільна прилягання в компонент літака може поставити під загрозу безпеку. Точні форми усувають такі ризики, досягнувши допусків, настільки ж тісних, як ± 0,001 мм, гарантуючи, що кожна частина відповідає точним специфікаціям. Цей рівень контролю досягається за допомогою вдосконаленої обробки, високоякісних матеріалів та суворих тестувань, що робить точну форму вибору для додатків, де точність є критичною.
Послідовна якість частини
Послідовність - це ознакою надійного виробничого процесу. Точні форми доставляють це, виробляючи деталі, ідентичні за формою, розміром та поверхнею, навіть після тисяч циклів. Ця послідовність зменшує потребу в інспекціях після виробництва, оскільки виробники можуть довіряти, що кожна частина відповідає стандартам. Наприклад, у автомобільній промисловості, де потрібні тисячі однакових компонентів для збирання одного транспортного засобу, точні форми забезпечують, щоб кожен болт, дужки та роз'єм безперешкодно поєднуються, скорочуючи час складання та мінімізуючи помилки на виробничій лінії.
Зменшені відходи та менші витрати
Відходи є великими витратами у виробництві - від зняті деталей до переробки та затримки. Точні форми мінімізують відходи за рахунок зменшення кількості дефектних деталей. Оскільки кожна частина виробляється за точними специфікаціями, менше потрібно відкидати предмети, які є занадто великими, занадто малими або невірними. Крім того, повторюваність точних форм дозволяє більш ефективне використання матеріалів - виробники можуть обчислити, скільки саме сировини потрібно для кожної частини, зменшуючи надмірні та скорочення витрат. З часом ці заощадження складають, що робить точні форми економічно вигідними інвестиціями, особливо для великих обсяг виробничих пробіжок.
Універсальність для складних конструкцій
Сучасні продукти вимагають все більш складних форм і особливостей - подумайте про вигнуту склянку на смарт -годиннику або складних внутрішніх каналів у медичному катетері. Точні форми унікально здатні обробляти ці складності завдяки передовим методам обробки, такими як EDM та 5-осі фрезерування ЧПУ. Ці технології дозволяють створювати форми з підрізами, тонкими стінами та тонкими деталями, які були б неможливою зі стандартними формами. Наприклад, у галузі електроніки точні форми можуть виробляти мікро-розміри компонентів із складною схемою, що дозволяє розвивати менші, потужніші пристрої.
Довший термін експлуатації цвілі
Точні форми побудовані для останнього. Побудовані з високоміцних матеріалів, таких як загартована сталь H13 або нержавіюча сталь, вони можуть витримати високий тиск, температуру та повторювані цикли промислового виробництва. При належному обслуговуванні форма точної форми може виробляти сотні тисяч - навіть мільйони - деталей, перш ніж потребувати заміни. Це довговічність контрастує зі стандартними формами, які можуть швидко зношуватися, що призводить до збільшення простоїв та витрат на заміну. Для виробників довший термін експлуатації цвілі означає кращу рентабельність інвестицій та стабільніше виробництво з часом.
Наші специфікації форми точності

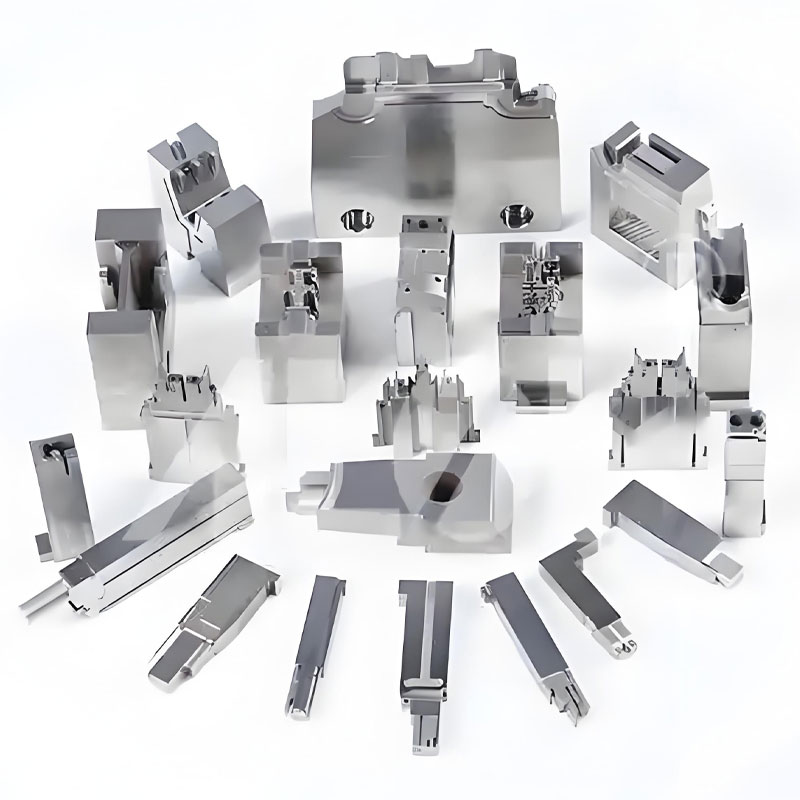

У Dongguan Qiren Electronics Co., Ltd. Наша точна форма QRM-200 розроблена для задоволення потреб високоефективного виробництва, від електроніки до медичних пристроїв. Нижче наведено його ключові специфікації:
| Параметр |
Специфікація |
| Діапазон толерантності |
± 0,001 мм - ± 0,005 мм (залежно від складності частини) |
| Максимальний розмір частини |
200 мм × 200 мм × 150 мм |
| Сумісність матеріалу |
Пластмас (ABS, ПК, Пом, Пенсільванія, ПЕ), Світлі метали (алюмінієві сплави) |
| Матеріал |
Загартована сталь H13 (ядра та порожнина), сталь S50c (основа форми) |
| Поверхнева обробка |
РА 0,02 мкм (дзеркальний лак) до РА 1,6 мкм (текстурована) |
| Система охолодження |
Індивідуальні водні канали (точність 0,1 мм) для рівномірного контролю температури |
| Методи обробки |
Меллінг ЧПУ, дріт EDM, тьмпузи EDM, шліфування |
| Максимальні цикли виробництва |
1 000 000+ (з належним обслуговуванням) |
| Час |
15 - 30 днів (залежно від складності дизайну) |
| Сертифікація |
ISO 9001, ISO 13485 (для медичних заявок) |
QRM-200 виділяється за вдосконаленою системою охолодження, яка забезпечує швидке та рівномірне охолодження деталей, скорочення часу циклу та запобігання викривленню. Його затверділа стальна конструкція гарантує довговічність навіть у великому обсязі виробництва, тоді як його сумісність з широким спектром матеріалів робить його універсальним для різноманітних застосувань. Незалежно від того, що виробляючи мікрокомпоненти для електроніки чи великих складних деталей для автомобільних систем, QRM-200 забезпечує послідовну точність, що робить його надійним вибором для виробників у всьому світі.
Поширені запитання: Поширені питання щодо точності форми
Питання: Як точна форма досягає таких тісних допусків і які фактори можуть впливати на її точність?
Відповідь: Точна форма досягає тісних допусків за допомогою поєднання вдосконаленої конструкції, високоточної обробки та якісних матеріалів. Інженери використовують програмне забезпечення CAD для розробки форми з точними вимірюваннями, враховуючи усадку матеріалів та теплове розширення. Техніки обробки, такі як фрезерування ЧПУ та EDM, а потім формують компоненти цвілі в межах ± 0,001 мм від конструкції. Високоміцні матеріали, такі як затверділа сталь, мінімізують знос, що може змінювати розміри з часом. Фактори, які можуть впливати на точність, включають неправильне охолодження (що спричиняє нерівну усадку), втому матеріалу цвілі, погане обслуговування (наприклад, неадекватне змащення) та коливання властивостей сировини (наприклад, в'язкість у пластмасі). Регулярне калібрування та обслуговування, а також суворі тестування матеріалу допомагають зберегти точність форми.
Питання: Чи можуть точні форми модифіковані для виготовлення різних конструкцій деталей, або вони обмежуються однією конструкцією?
Відповідь: Незважаючи на те, що форми Precision є на замовлення для конкретних конструкцій деталей, багато хто може бути модифікований для влаштування незначних змін, залежно від їх будівництва. Наприклад, якщо частина потребує трохи більшого отвору або модифікованої текстури поверхні, ядро або порожнина форми може бути повторно зафіксована для включення цих змін. Однак основні ремонти дизайну - такі як значні зміни розміру або форми частини - типово потребують нової форми, оскільки ядро та порожнину потрібно було б повністю переробити. Для підвищення гнучкості деякі точні форми розроблені з взаємозамінними вставками, що дозволяє швидко змінювати конкретні функції (наприклад, логотипи або дрібні деталі), не змінюючи всю форму. Цей модульний підхід врівноважує точність з пристосованою, що полегшує виробникам ітерати на конструкції, не спричиняючи повну вартість нової форми.
Точні форми-це неперевершені герої сучасного виробництва, що дозволяє виробляти високоякісні, послідовні та складні частини, що живляться від електроніки до аерокосмічної галузі. Їх здатність забезпечити жорсткі допуски, зменшувати відходи та підтримувати продуктивність протягом мільйонів циклів, робить їх незамінними для виробників, які прагнуть до досконалості. Незалежно від того, що ви виробляєте мікрокомпоненти для медичних пристроїв або великих деталей для автомобільних систем, інвестування в точну форму-це стратегічне рішення, яке підвищує якість продукції, зменшує витрати та зміцнює конкурентоспроможність на ринку.
Dongguan Qiren Electronics Co., Ltd.Ми приносимо десятиліття знань до кожної точності форми, яку ми маємо, поєднуючи передові технології з ретельною майстерністю, щоб задовольнити унікальні потреби наших клієнтів. Наша точна форма QRM-200 є свідченням нашої прихильності до якості, розроблена для забезпечення надійної продуктивності та безкомпромісної точності. Готові підняти свій виробничий процес?
Зв’яжіться з намиСьогодні для обговорення ваших конкретних вимог - наша команда експертів тут допоможе вам досягти точності, яка виділяє вашу продукцію.
