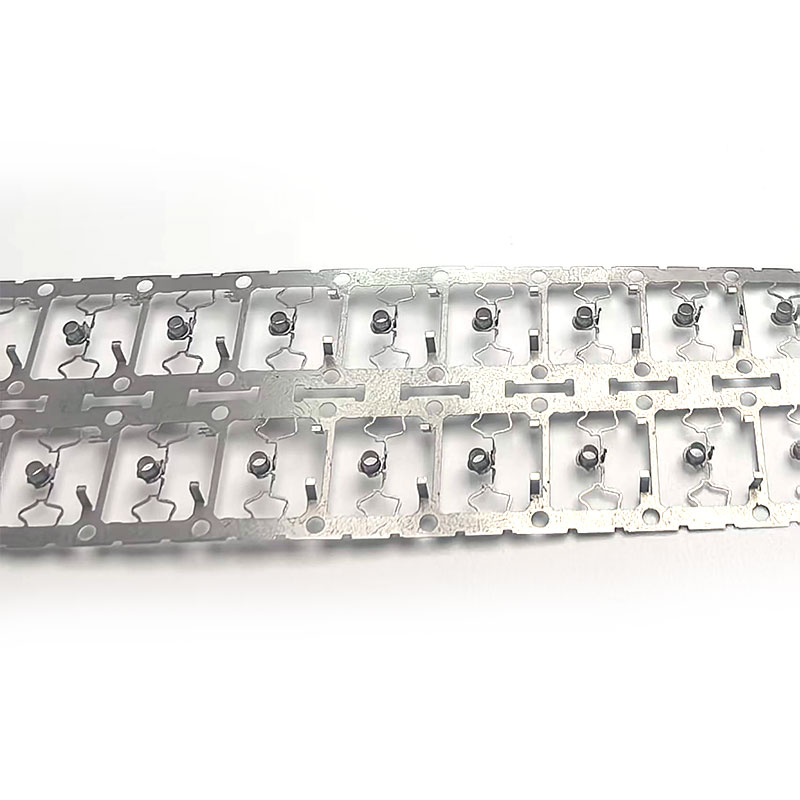

Електронні деталі для точного штампуваннянеобхідні для виробництва компактних, провідних і високоточних компонентів, які використовуються в роз’ємах, датчиках, автомобільній електроніці та пристроях зв’язку.Qirenпоєднує точне штампування з технологією EDM для виготовлення складних металевих компонентів з допусками розмірів до ±0,005 мм, підтримуючи як розробку прототипу, так і виробництво великої кількості.
Оскільки електронні продукти стають меншими, тоншими та більш інтегрованими, виробникам потрібні металеві компоненти, які можуть підтримувати малі розміри, забезпечуючи при цьому стабільну провідність, механічну міцність і надійну збірку. Електронне точне штампування забезпечує ефективний спосіб формування клем, контактних компонентів, екрануючих частин, пружинних елементів та інших складних металевих конструкцій у масштабі виробництва. Поєднуючи виробництво прес-форм EDM, точне штампування, інтелектуальний контроль і контроль процесів, Qiren пропонує індивідуальні рішення для електроніки, автомобільної електроніки, медичного обладнання та комунікаційних програм. Його допуск до розмірів ±0,005 мм, адаптивність матеріалу та контроль якості поверхні роблять точне штампування придатним для вимогливих застосувань електронних компонентів.
Зміст
- Чому електронні деталі для точного штампування важливі?
- Які основні переваги?
- Які матеріали можна використовувати?
- Як виготовляються деталі для точного штампування?
- Де вони використовуються?
- Як покупцям вибрати постачальника точного штампування?
- Часті запитання
- Висновок
Чому електронні деталі для точного штампування важливі?
Сучасні електронні вироби все більше залежать від мініатюрних металевих компонентів. Клема роз’єму, екрануючий елемент, контактна пружина, елемент батареї або провідна опора можуть бути лише невеликою частиною розміру звичайного механічного компонента, але вони можуть безпосередньо впливати на роботу всього продукту.
Ось чому точне штампування – це більше, ніж просто різання та формування листового металу. Виробничий процес повинен контролювати точність розмірів, деформацію матеріалу, задирки, якість поверхні та повторюваність. Для електронних застосувань навіть невелике відхилення розмірів може вплинути на контактний тиск, силу введення, електропровідність, вирівнювання складання або термін служби продукту.
Згідно з інформацією про продукцію Qiren, її штампування поєднує обробку прес-форм EDM з технологіями точного штампування та перевірки. Компанія заявляє, що її процес може досягати таких жорстких допусків, як ±0,005 мм для відповідних застосувань, включаючи деталі складної форми, компоненти з мікроотворами та надтонкі матеріали менше 0,1 мм.
Ця комбінація робить точне штампування особливо цінним, коли виробникам потрібні повторювані компоненти у великих кількостях без шкоди для відповідності розмірів.
Які основні переваги електронних деталей для точного штампування?
1. Висока точність розмірів
Точні електронні компоненти часто вимагають чітко контрольованих розмірів, щоб відповідати мініатюрним вузлам. Удосконалена конструкція матриці, обробка EDM і контрольовані параметри штампування можуть зменшити варіацію розмірів і покращити узгодженість деталей.
Для клем з’єднувача та інших провідних компонентів точність розмірів безпосередньо впливає на ефективність сполучення. Послідовна геометрія допомагає виробникам підтримувати передбачувану силу вставлення, позиціонування контактів і сумісність збірки.
2. Можливість складної геометрії
Традиційні процеси штампування можуть стикатися з обмеженнями, коли компоненти містять глибокі канавки, гострі кути, ступінчасті отвори, вузькі ділянки або інші складні елементи. Інструменти з підтримкою електроерозійної обробки можуть допомогти створити складніші структури штампів для цих вимогливих геометрій.
- Мікроотвори і вузькі прорізи
- Ступінчасті та заглиблені конструкції
- Тонкі контактні зони
- Особливості гострого кута
- Надтонкі металеві компоненти
- Малі пружинні та струмопровідні конструкції
3. Ефективне масове виробництво
Після того, як штампування розроблено та перевірено, процес може виробляти велику кількість узгоджених деталей за відносно короткий час циклу. Це робить прецизійне штампування особливо привабливим для виробників електроніки зі стабільними обсягами виробництва.
4. Краща якість поверхні
Стан поверхні є критичним для електричних і механічних компонентів. Надмірні задирки, подряпини, деформація або шорсткі поверхні можуть створити проблеми зі складанням або негативно вплинути на електропровідність і зносостійкість.
Qiren описує використання безконтактної електроерозійної обробки та технології дзеркальної обробки для вимогливих додатків із заявленою шорсткістю поверхні нижче Ra0,2 мкм за відповідних умов обробки.
Які матеріали можна використовувати?
Вибір матеріалу повинен ґрунтуватися на електропровідності, міцності, стійкості до корозії, твердості, характеристиках пружини, поведінці формування, робочій температурі та вимогах до кінцевого застосування.
| Тип матеріалу | Типові характеристики | Потенційні програми |
|---|---|---|
| Мідні сплави | Хороша електропровідність і формувальність | Виводи, контакти, провідні компоненти |
| Нержавіюча сталь | Міцність, стійкість до корозії, довговічність | Електронні корпуси, пружини, конструктивні елементи |
| Титан | Високе співвідношення міцності до ваги та стійкість до корозії | Спеціалізовані електронні та медичні компоненти |
| Високотверді сплави | Зносостійкість і механічна стійкість | Вимогливі до точних компонентів і деталей, пов’язаних із інструментом |
Вибір правильного матеріалу також впливає на термін служби матриці та вартість виробництва. Матеріали з високою твердістю або в’язкістю можуть вимагати спеціальних інструментів і стратегій обробки, що робить інженерний аналіз важливим перед масовим виробництвом.
Як виготовляються деталі для точного штампування?
Проект надійного точного штампування зазвичай починається задовго до першого виробничого циклу. Креслення компонента, специфікація матеріалу, вимоги допуску, обробка поверхні, річний обсяг і середовище застосування повинні бути переглянуті на етапі розробки.
Крок 1: Аналіз продукту та креслення
Інженери оцінюють геометрію, допуски, товщину матеріалу, напрямок формування, критичні розміри та потенційні виробничі ризики. Ранній аналіз конструкції може допомогти визначити особливості, які можуть спричинити деформацію, тріщини, надмірні задирки або складне обслуговування інструменту.
Крок 2: Точний дизайн матриці
Штамповка визначає, наскільки точно може бути сформований кінцевий компонент. Для складних електронних деталей обробку EDM можна використовувати для створення тонких структур і високоточних елементів матриці.
Крок 3: Підготовка матеріалу
Вибрана металева смуга або лист повинен відповідати необхідній товщині, механічним властивостям і стану поверхні. Узгодженість матеріалу особливо важлива, коли йдеться про дуже жорсткі допуски.
Крок 4: Штампування та формування
Під час виробництва матеріал проходить через контрольовані операції штампування для досягнення різання, згинання, штампування, формування або прогресивних характеристик. Стабільні параметри процесу допомагають підтримувати повторюваність протягом усієї виробничої партії.
Крок 5: Перевірка розмірів і поверхні
Перевірка перевіряє критичні розміри та виявляє потенційні дефекти. Qiren повідомляє про використання тривимірного вимірювального обладнання, обладнання для оптичного контролю та тестування на твердість як частину процесу контролю якості. Звіти про якість партій також можуть підтримувати відстеження виробництва та прийнятність клієнта.
Де вони використовуються?
Компоненти електронного точного штампування використовуються в багатьох галузях, оскільки вони можуть поєднувати невеликі розміри з високою повторюваністю та функціональною надійністю.
Побутова електроніка
Смартфони, ноутбуки, переносні пристрої та інші компактні вироби потребують мініатюрних металевих компонентів, які точно вписуються в обмежений внутрішній простір. Програми можуть включати тримачі SIM-карт, компоненти інтерфейсу Type-C, контактні термінали та металеві конструкції, пов’язані з FPC.
Автомобільна електроніка
Збільшення використання електронних систем керування та електромобілів розширило попит на точні провідні та механічні компоненти. Потенційні області застосування включають компоненти, пов’язані з акумуляторами, релейні пружини, клеми, компоненти датчиків і системи електричних з’єднань.
Медичне обладнання
Для медичних пристроїв можуть знадобитися мініатюрні компоненти з контрольованими розмірами та надійною якістю поверхні. Металеві деталі з прецизійним штампуванням можна використовувати в компонентах мікроінструментів, корпусах пристроїв та інших спеціалізованих вузлах, де узгодженість розмірів є важливою.
Комунікаційне обладнання
Комунікаційні пристрої та електронні вузли високої щільності покладаються на точні роз’єми та провідні компоненти. Точне штампування може підтримувати виробництво компактних контактних конструкцій, які потребують узгодженої геометрії під час багаторазового складання.
Як покупцям вибрати постачальника точного штампування?
Вибір правильного постачальника — це не просто порівняння цін за одиницю. Для точних електронних компонентів можливості інструментів, системи перевірки, досвід використання матеріалів, інженерна підтримка та масштабованість виробництва можуть мати більший вплив на загальну вартість проекту.
Перед оформленням замовлення покупці повинні оцінити наступні моменти:
- Розмірна здатність:Перевірте, чи може постачальник постійно дотримуватися необхідних допусків.
- Експертиза інструментів:Ознайомтеся з конструкцією штампів, можливостями EDM, обслуговування та оптимізації постачальника.
- Матеріальний досвід:Переконайтеся, що виробник розуміє обраний мідний сплав, нержавіючу сталь, титан чи інший матеріал.
- Можливість перевірки:Перевірте, чи можна виміряти критичні розміри за допомогою відповідного ШМ, оптичного чи іншого обладнання для перевірки.
- Масштабність виробництва:Переконайтеся, що постачальник може перейти від прототипу або пробних партій до стабільного масового виробництва.
- Документація з якості:Вимагайте звітів про перевірки та чітко визначених критеріїв приймання.
- Інженерні комунікації:Чуйна технічна команда може зменшити непотрібну перевірку інструментів і затримки виробництва.
Qiren заявляє, що його операція штампування підтримує як дрібносерійне пробне виробництво, так і більш масштабне виробництво. Його виробничі дані також висвітлюють приміщення площею 3000 квадратних метрів, понад 50 співробітників і команду досліджень і розробок, яка становить приблизно 15% робочої сили. Компанія повідомляє про експорт більш ніж у 20 країн і регіонів.
Часті запитання
Що таке електронні деталі для точного штампування?
Електронні деталі прецизійного штампування – це точно сформовані металеві компоненти, виготовлені за допомогою процесів точного штампування для електронних і електромеханічних застосувань. Вони можуть включати клеми, контакти, пружини, екрануючі компоненти, провідні опори та інші мініатюрні частини.
Який допуск може досягти точне штампування?
Досяжний допуск залежить від матеріалу, геометрії, товщини, конструкції інструменту та умов виробництва. Qiren повідомляє про допуски розмірів до ±0,005 мм для відповідних застосувань точного штампування. Фактичні допуски повинні бути підтверджені на конкретному кресленні деталі.
Чи можна налаштувати складні електронні компоненти?
так Спеціальне точне штампування може бути розроблено на основі креслень клієнта, 3D-моделей, специфікацій матеріалів, розмірів, допусків, вимог до поверхні та обсягів виробництва. Виготовлення штампів за допомогою електроерозійної обробки особливо корисно для складних конструкцій, які важко виготовити за допомогою традиційних інструментів.
У яких галузях промисловості використовуються прецизійні електронні компоненти для штампування?
Основні сфери застосування включають побутову електроніку, автомобільну електроніку, медичне обладнання, комунікаційне обладнання, продукти для розумного дому та інші прецизійні електронні вузли.
Як я можу запитати пропозицію?
Надання 2D-креслення або 3D-файлу CAD, інформації про матеріал, річної кількості, критичних допусків, вимог до обробки поверхні та очікуваного графіка доставки може допомогти виробнику оцінити проект і підготувати точнішу цінову пропозицію.
Висновок
Оскільки електронні пристрої продовжують ставати меншими та складнішими, точність виготовлення стає все більш важливою. Електронне точне штампування забезпечує практичне поєднання узгодженості розмірів, здатності до комплексного формування, гнучкості матеріалу, якості поверхні та масштабованого виробництва. Завдяки інструментам із підтримкою електроерозійної обробки, контрольованому штампуванню та систематичному контролю виробники можуть виробляти мініатюрні металеві компоненти, які відповідають високим вимогам електронного складання.
Qiren поєднує в собі можливості точного виготовлення прес-форм, обробки EDM, штампування та перевірки для підтримки індивідуальних проектів електронних компонентів від розробки інструментів до виробництва. Якщо ви купуєте високоточні металеві компоненти для роз’ємів, автомобільної електроніки, медичних пристроїв, комунікаційного обладнання чи інших точних вузлів,зв'яжіться з намищоб обговорити ваші креслення, матеріали, допуски, обсяг виробництва та індивідуальні вимоги до штампування.
